DCS1 LE0055A

Projekt: DCS1 Präzisions-DC/Funktionsgenerator 24Bit +-10V 250mA max. 30kHz
Fernsteuerbar über USB mit galvanischer Trennung !!!

Lizenz: Creative Commons BY-SA

Zielsetzung:
Eine präzise einstellbare Spannungsquelle +-10V
Fernsteuerbar

Erreicht:
Vorweg: Ich bin selbst überrascht über die DC Genauigkeit.
Mit mein 6,5Digit Fluke 8846A Digitalmultimeter kann ich keine Abweichung messen !!!!
Selbst nach 10 Tage dauertest (bei 16.0V Amplitude 50s 0V, 5s +8.0V, 5s -8.0V) dabei nur eine (keine) Abweichung von -20µV(Amplitude) +-10µV(Offset) gemessen.

DCS1: Präzisions-DC/Funktionsgenerator

Frequenzbereich: DC oder 0.01Hz bis 30kHz
Ausgangsspannung: +-10.0 V Auflösung 10µV
Amplitude: 20.0 µVpp bis 20.0 Vpp
Ausgangsstrom: 1 mA bis 250 mA
Anstiegszeit Rechteck 10/90% : 10µs ... 500ms
DC Offset: +-10.0 V
Genauigkeits-bestimmende Bauteile:
ADR1399 (ultrastable shunt reference)
DAC11001B (20-Bit, Low-Noise , INL +-1 LSB, DAC)
und natürlich Präzisions-OPs (OPA210,OPA211)

Allgemein:

PARAMETER	CONDITIONS	MIN TYP MAX	UNIT
Frequenc	min. max.	0.01 30	Hz kHz
Accuracy Frequenc	20°C - 30°C	2 <5	ppm
DAC Resolution DAC11001B + DAC-CPU		20 + 12Bit ~0.2µV/Digit	Bit .
Output voltage range	< 250mA	+-10.0	V
Accuracy DC / Offset	+-10.0 V	<0.001 or +-20	% µV
Accuracy Amplitude	20.0 Vpp	<0.001 or +-20	% µV
Amplitude Flatness	square	<=20	µV
Settling time	square 0.01%	10	µs
Output noise 10Hz - 100kHz bandwidth 0.0Vpp Amplitude	DC Filter Sinus < 4 Hz Filter Sinus > 4 Hz Filter Sinus > 20 Hz Filter Sinus > 8 kHz Filter square	0.42 0.48 0.53 4.1 5.3 4.1	μVrms
Output noise 20MHz bandwidth	DC Wave	17 20	μVrms
Output noise 0.1Hz ... 10.0Hz	DC Wave	0.7 1.4	μVpp
Output noise density 1kHz	DC Wave	1.5 20	nV/√Hz
THD N3 SNR	16.0Vpp 10Hz bw=10kHz	-124 -111dB	dB
THD N3 SNR	16.0Vpp 1000Hz	-118 -99dB	dB
THD N3 SNR	16.0Vpp 10 kHz	-102 -79dB	dB
Supply voltage Supply Current		18 24 28 0.5	V A

Sinus 16Vpp 10 Hz
[ ]

Sinus 16Vpp 1000 Hz
[ ]

Squarewave 16Vpp 10 Hz
[ ]

Squarewave 16Vpp 10 Hz +8.0V Zoom 2000x
[ ]

Squarewave 16Vpp 10 Hz -8.0V Zoom 2000x
[ ]

Nois DC (nV/√Hz)
[ ]

Nois Filter Squarewave Ampl.=0.0Vpp (nV/√Hz)
[ ]

Nois Filter Sine < 8 kHz (nV/√Hz)

Nois Filter Sine > 8 kHz (nV/√Hz)

Nois DC (0.1 - 10Hz bandwidth)
[ ]

Nois Filter any Wave (0.1 - 10Hz bandwidth)
[ ]

Downloads:

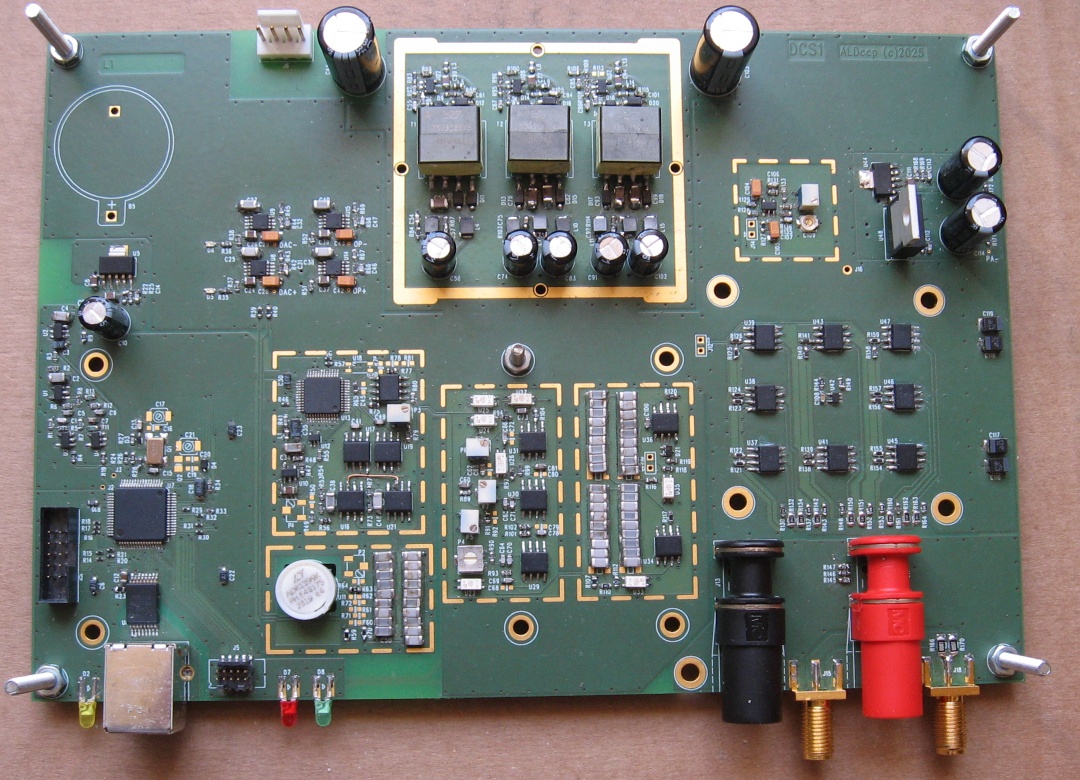

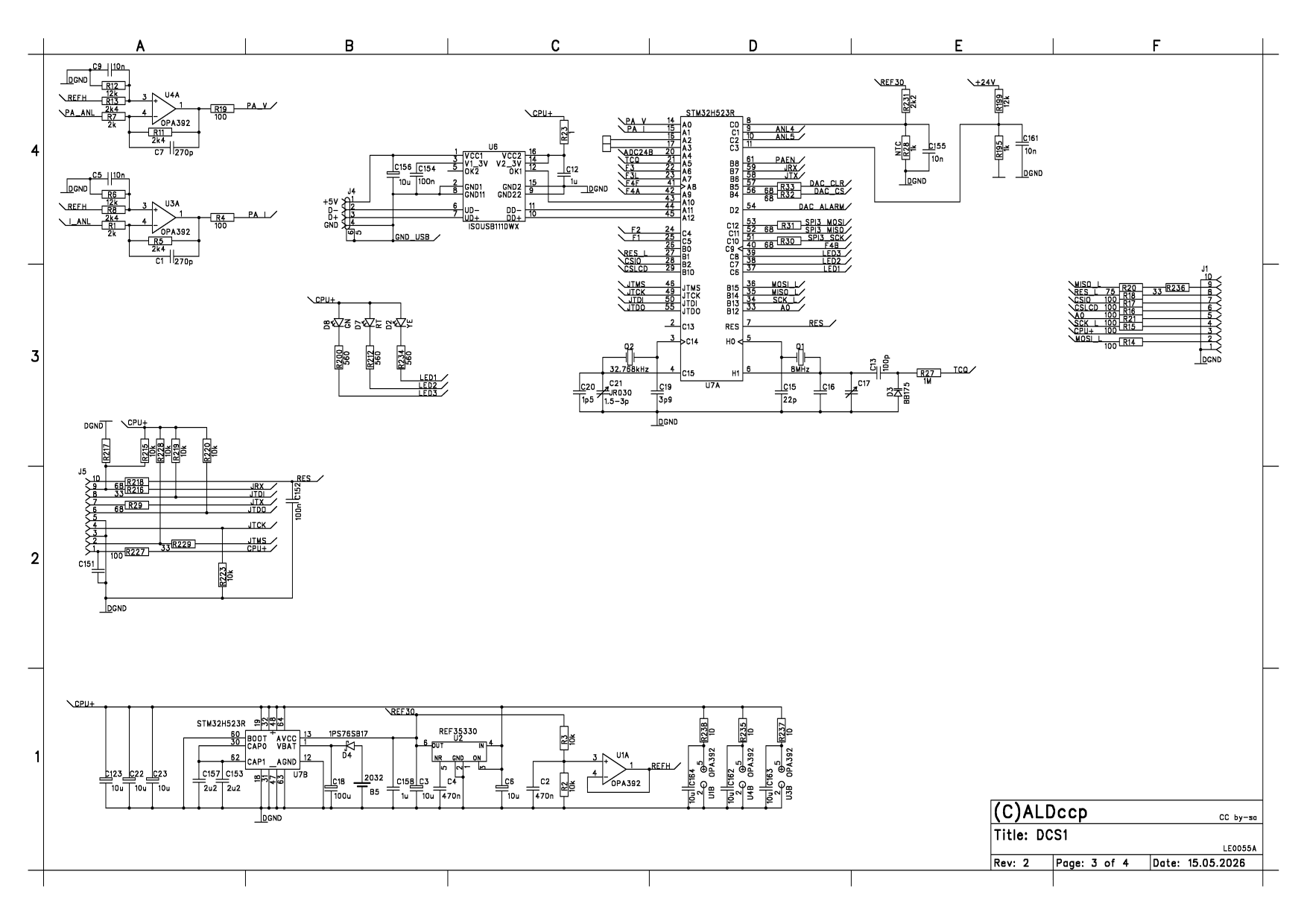

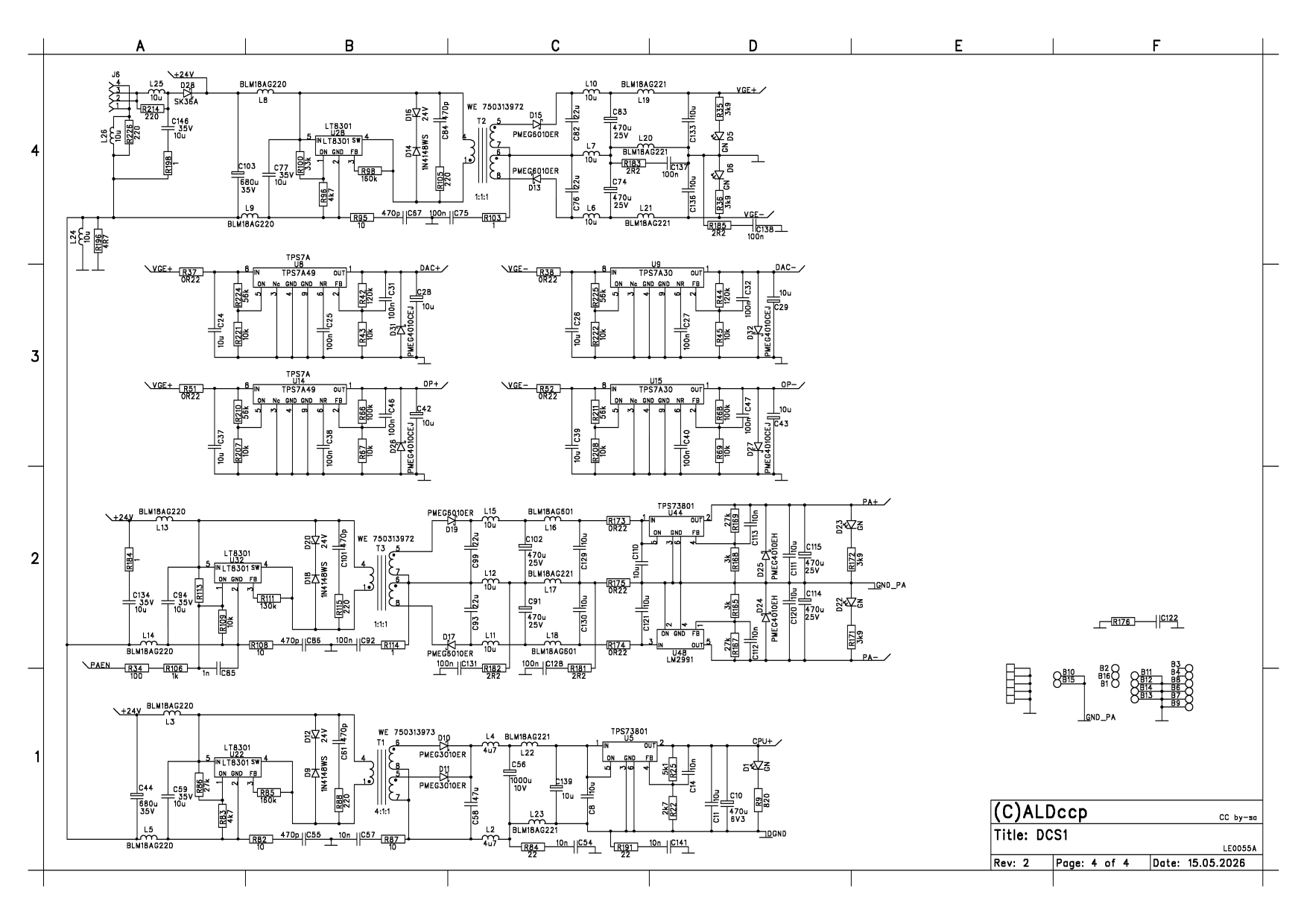

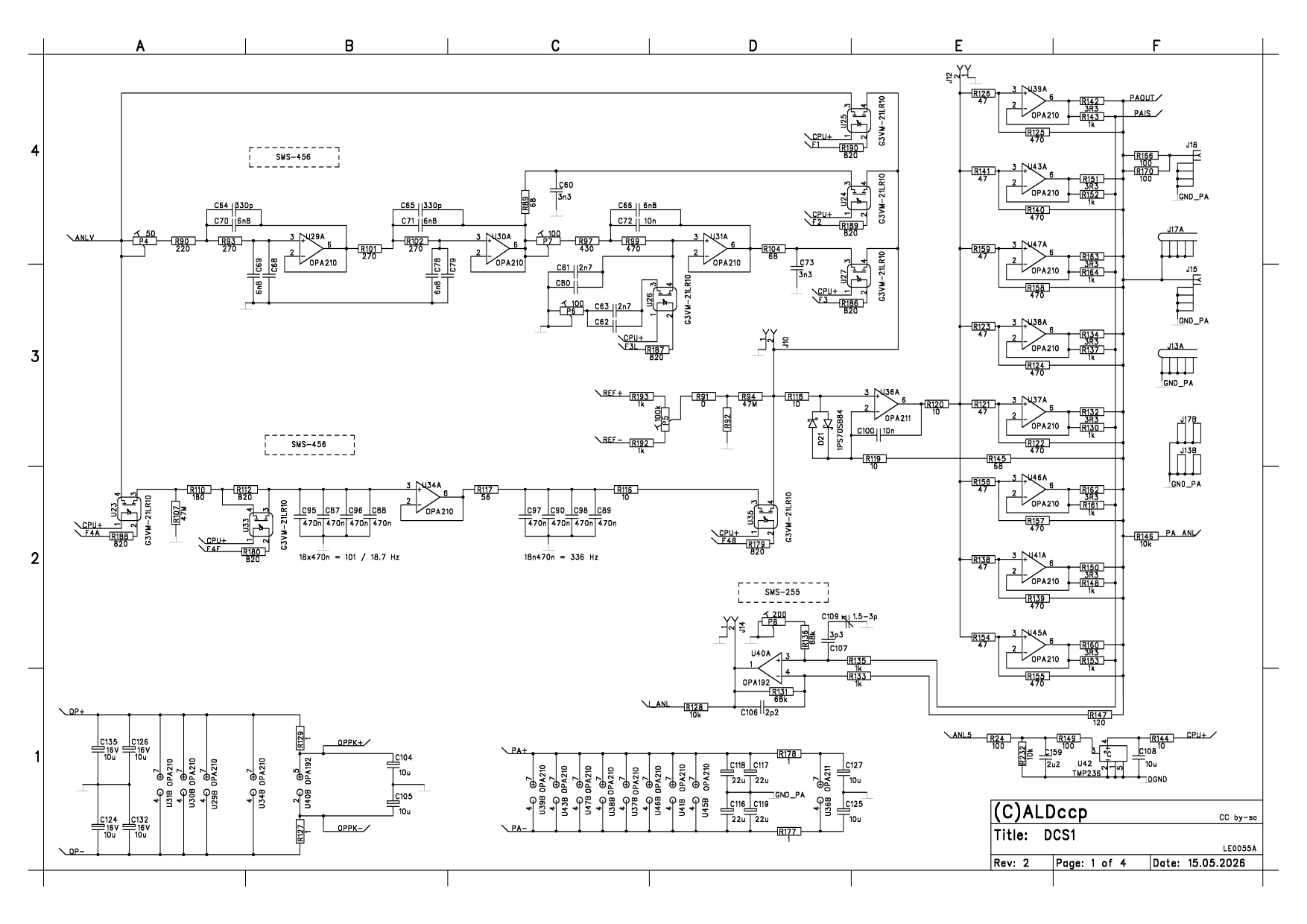

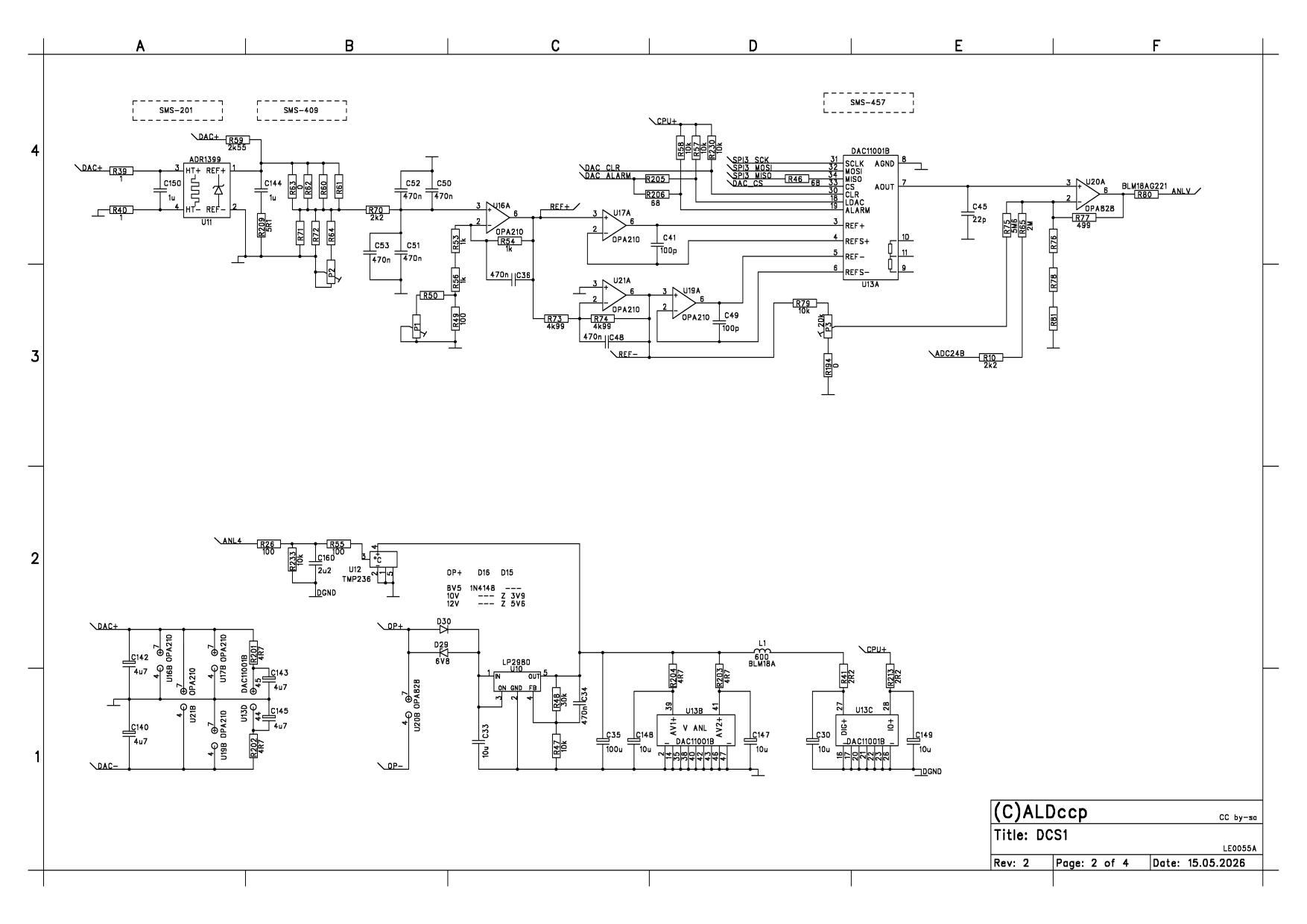

LE0055_DCS1_SCH.pdf
Rev 1.00: Schaltplan, Bestückung, Material Liste

[ ]

LE0055A.zip
PCB Layout Daten (RS274X Format / Extended Gerber)
6-Lagen Länge: 185.4mm Breite: 127.0mm
Basismaterial: FR4, 35 µm Cu, 1,6 mm

[ ]

DCS1_LE0055-0.00.tar.bz2
Sourcecode + HEX-File für CPU "STM32H523"

[ ]

Display: LE0019_DPK02_SCH.pdf
Rev 1.00: Schaltplan, Bestückung, Material Liste

[ ]

Display: LE0019_DPK02.zip
PCB Layout Daten (RS274X Format / Extended Gerber)
2-Lagen Länge: 121.9mm Breite: 58.4mm
Basismaterial: FR4, 35 µm Cu, 1,6 mm

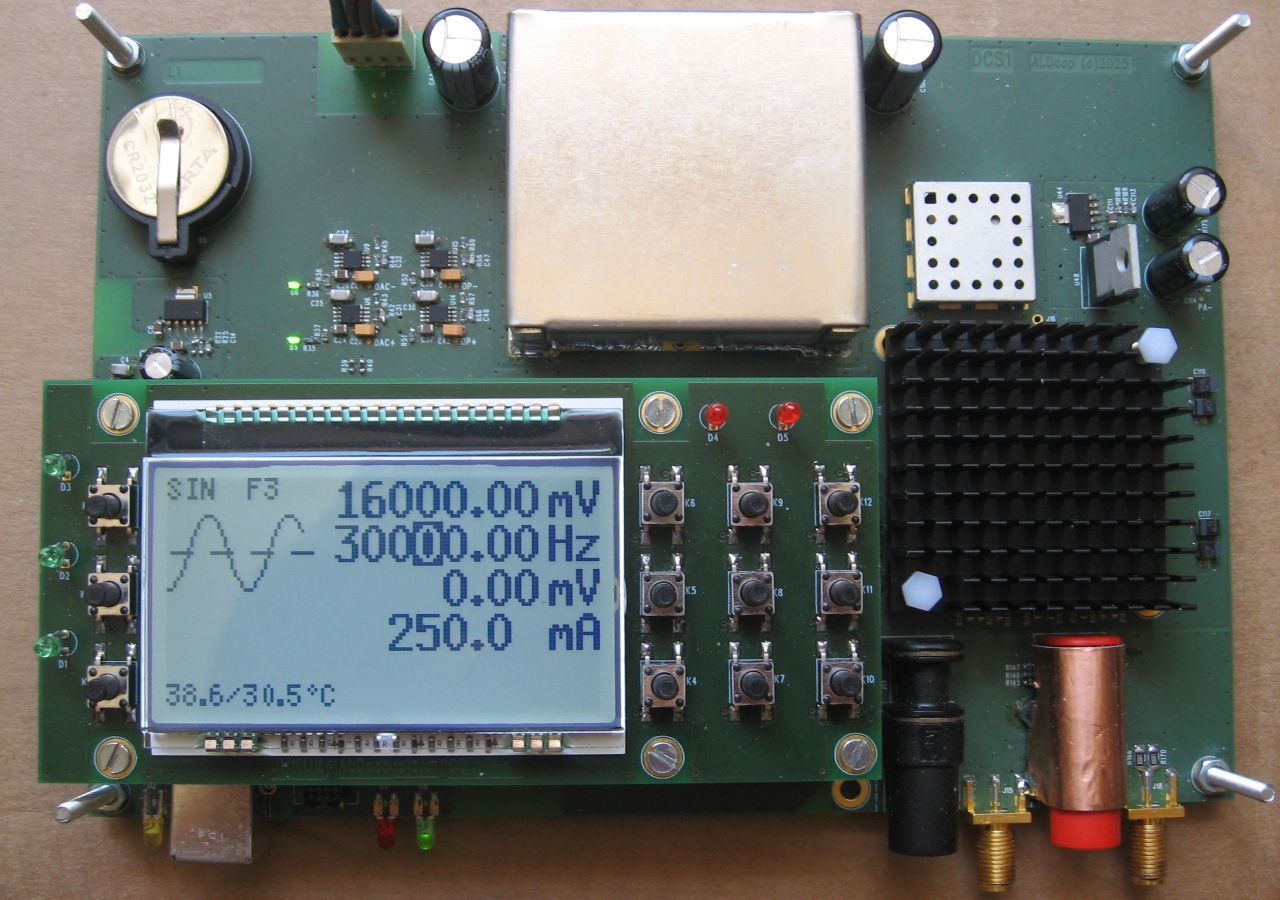

Display: DPK02 Tasten - LEDs
[ ]

Taste K1:
Taste K2: Invers
Taste K3: Toggle Modus: DC / Sinus / Rechteck
Taste K4: Return
Taste K5: Cursor links
Taste K6:
Taste K7: Cursor ab
Taste K8: Cursor selekt
Taste K9: Cursor auf
Taste K10:
Taste K11: Cursor rechts
Taste K12: Menü öffnen (Parameter Eingabe öffnen)
