SLPP200

 [ ] ..

Projekt: SLPP200 RF Spannungslupe ft > 300MHz

Creative Commons Lizenzvertrag Lizenz: Creative Commons BY-NC-SA
[ ] [ ]

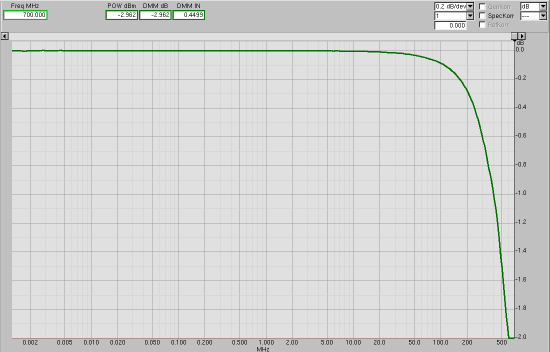

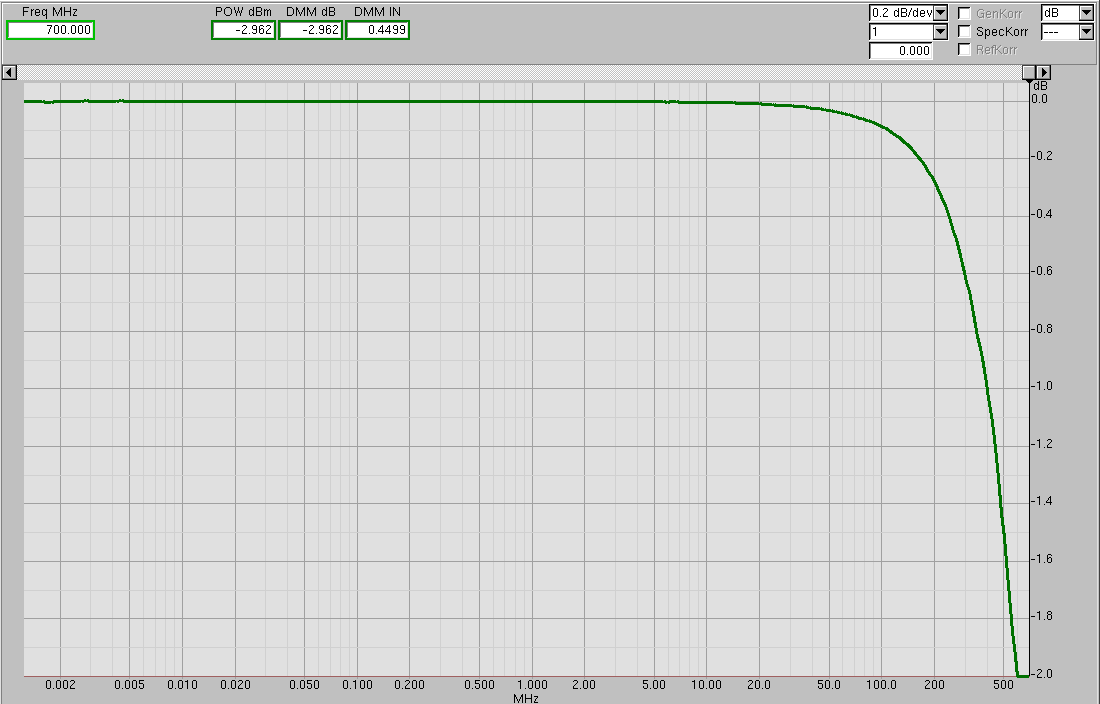

Frequenzgang an J6 bei 1:1 Sinus 0dBm
Power Sensor: Keysight U8481A-200
[ ]

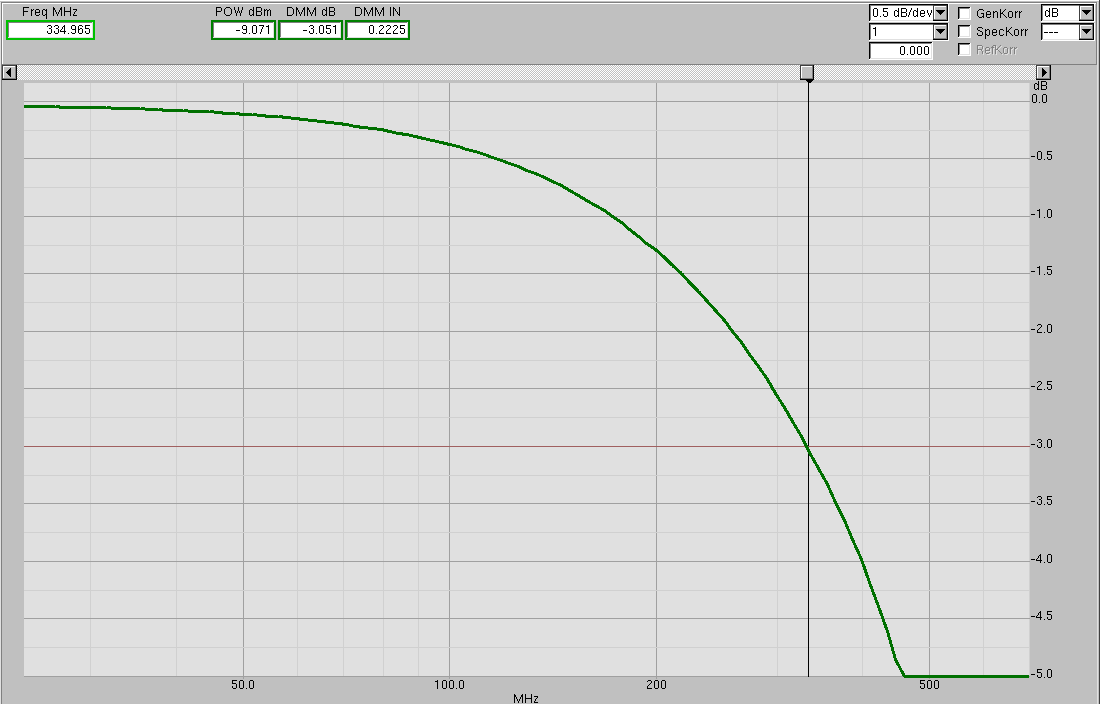

 Frequenzgang an J13 Spannungslupe bei 20:1 Sinus 0dBm
Power Sensor: Keysight U8481A-200
[ ]

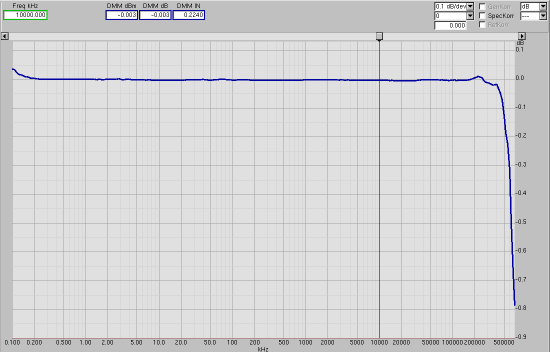

Frequenzgang True RMS bei 1:1 Sinus 0dBm
Interner TruPwr Detector AD8361

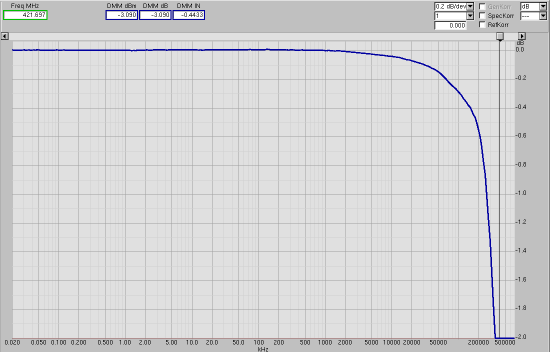

[ ] 		Frequenzgang Peak Detector bei 1:1 Sinus 0dBm
Interner Peak+- Detector -> Amplitude
[ ]
Verwendete Messgeräte:
Multimeter: Fluke 8846A
Power Sensor: Keysight U8481A-200
Power Sensor: Keysight U2004A
Signal Generator: Rohde & Schwarz HMF2550
Signal Generator: Teledyne LeCroy T3AFG120
RF Signal Generator: RIGOL DSG3030
Oszilloskop: Rohde & Schwarz HMO3054
Oszilloskop: Teledyne LeCroy HDO4104A

Signal Generatoren immer mit Power Sensor Keysight U8481A-200 Kalibriert

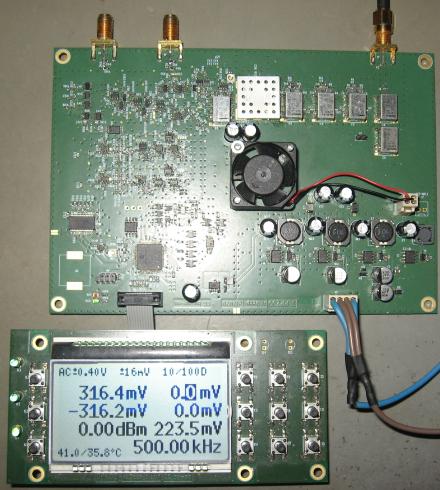

SLPP200:


Downloads:

[ ] LE0031_SLPP200_SCH.pdf
      Rev 1.00: Schaltplan, Bestückung, Material Liste

[ ] LE0031a_SLPP200.zip
      PCB Layout Daten (RS274X Format / Extended Gerber)
      6-Lagen Multilayer Länge: 155mm Breite: 106.7mm
      Basismaterial: FR4, 35 µm Cu, 1,6 mm

[ ] LE0031_SLPP200.tar.bz2
      Sourcecode + HEX-File für CPU

[ ] LE0031_SLPP200_IBS_beta.pdf
      Inbetriebnahme und Abgleich: Dieses Dokument ist ein Entwurf und weder vollständig noch auf Richtigkeit überprüft.

[ ] LE0019_DPK02_SCH.pdf
      Display Rev 1.00: Schaltplan, Bestückung, Material Liste

[ ] LE0019_DPK02.zip
      PCB Layout Daten (RS274X Format / Extended Gerber)
      2-Lagen Länge: 121.9mm Breite: 58.4mm
      Basismaterial: FR4, 35 µm Cu, 1,6 mm
