Projekt: BP4 Bandpass 0.1 - 10Hz 100x/200x

Creative Commons Lizenzvertrag Lizenz: Creative Commons BY-SA

Zielsetzung:
Mit einen Vorverstärker das DC - Rauschen in Frequenzbereich von 0.1 bis 10Hz in µV Bereich zu messen.

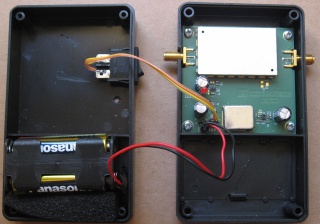

[ ] [ ] Kunststoffgehäuse 123 x 72 x 39 mm
KEMO G02B
[ ]
Frequenzgang: 0.05 - 60Hz

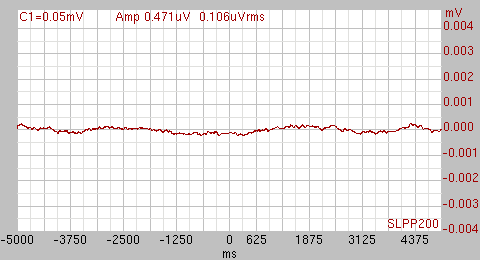

[ ] 		Oszi: 200S/sec 50 Ohm
BP4 Input: Source 50 Ohm (Zoom: 50x)

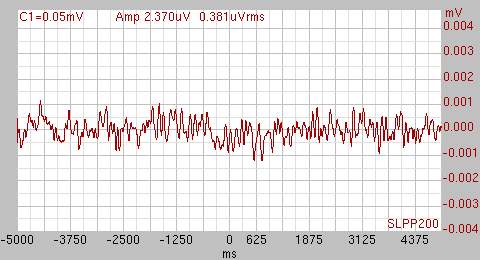

[ ] 		Oszi: 200S/sec 50 Ohm
BP4 Input: Source nois 100nV/Hz (Zoom: 50x)
[ ]
Darauf ist zu achten:
Bei der zu untersuchende Quelle soll die Impedanz kleiner 10 kOhm sein.
Der zusätzliche Fehler ist bei 5 kOhm < 1% und bei 10 kOhm < 3%
Beim untersuchen von niederohmigen DC Quellen soll ein 1-10 kOhm Widerstand verwendet werden.
Spannungsänderungen > 4mV werden limitiert !!!
PARAMETER CONDITIONS MIN TYP MAX UNIT
Input AC
DC 		      6      8
            +-20 		mVpp
V
Input Nois * Source 50 Ohm
Source 10 kOhm 		0.55 / 0.099
0.64 / 0.110 		uVpp/
uVrms
Source Impedance (Input) 0      1      10 kOhm
Frequenc -3dB
0.05 Hz
50 Hz 		0.1 / 10
-14
-56 		Hz
dB
dB
Gain Output 50 Ohm
Output HighZ 		100
200 		X
Input Impedance DC
0.1 Hz
1 Hz
10 Hz
1 kHz
1 MHz 		160
~115
~750
~170
~2.6
~0.05 		kOhm
Supply voltage
Supply Current 		5      6      9
12 		V
mA
* Mittelwert von 16 Messungen

Downloads:

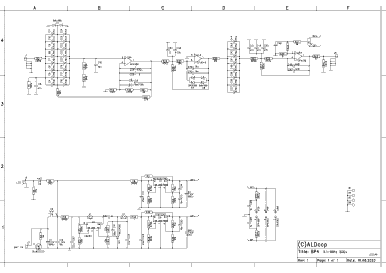

[ ] LE0046_BP4_SCH.pdf
      Rev 1.00: Schaltplan, Bestückung, Material Liste

[ ] LE0046.zip
      PCB Layout Daten (RS274X Format / Extended Gerber)
      6-Lagen Länge: 66.0mm Breite: 63.5mm
      Basismaterial: FR4, 35 µm Cu, 1,6 mm

--- Achtung !!! ---
  In Analogen Schaltungen sind Keramikkondensatoren keine gute Wahl.
  Das die Schaltungen mit Keramikkondensatoren funktioniert müssen
  Klasse-1-Keramikkondensatoren (NP0/C0G) verwendet werden.
