CDI RD350 YPVS

 [ ] ..

Projekt: CDI RD350 YPVS Nachbau der Zündung für RD350 YPVS

Creative Commons Lizenzvertrag Lizenz: Creative Commons BY-NC-SA
[ ] [ ]

Downloads:

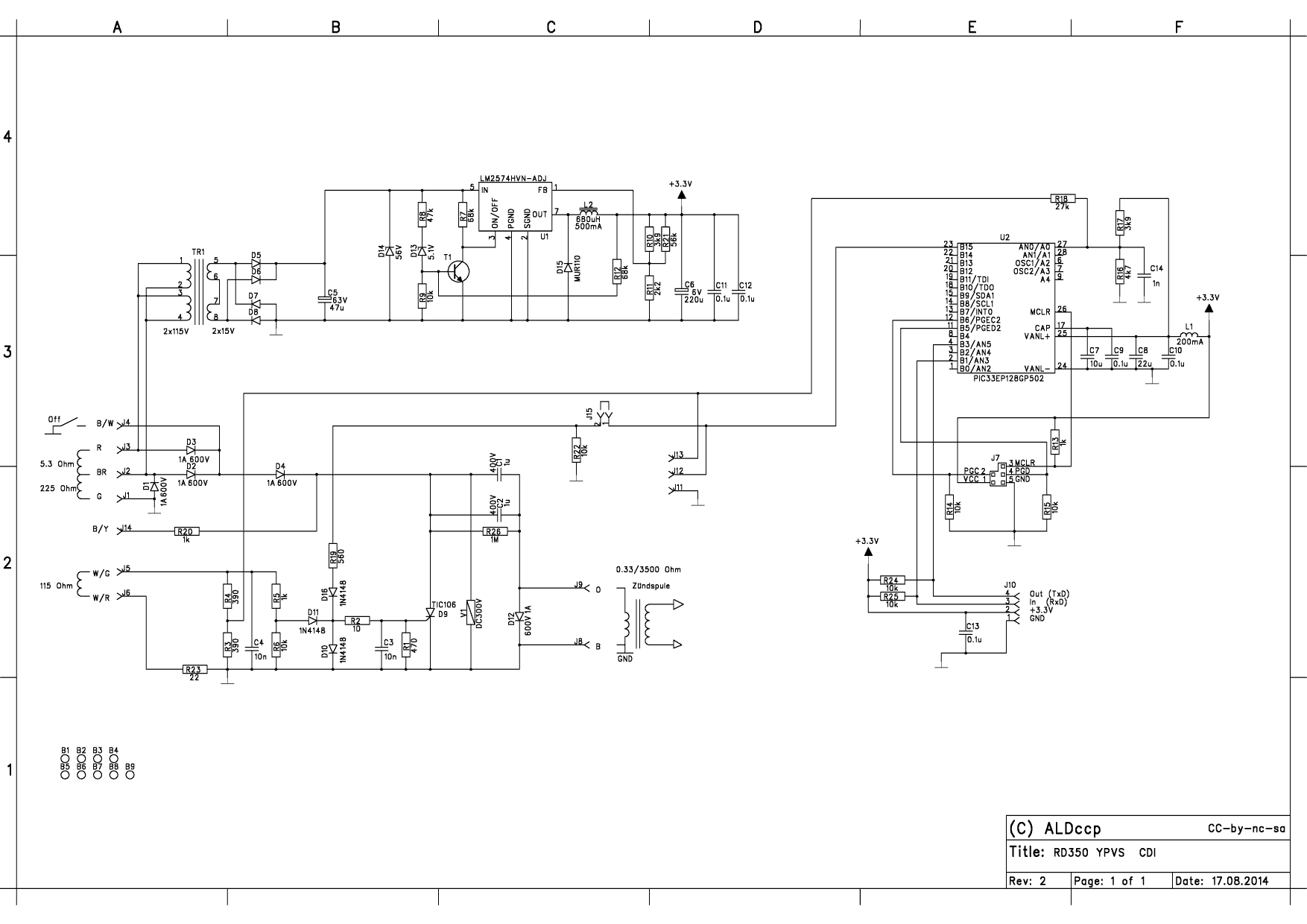

[ ] LE0001_RD350_CDI_SCH.pdf
      Rev 2.00: Schaltplan, Bestückung, Material Liste

[ ] LE0001_RD350_Zuendung2.zip
      PCB Layout Daten (RS274X Format / Extended Gerber)

[ ] RD350-CDI-2.0.tgz      2024-05-25
      Sourcecode für CPU: Microchip dsPIC33EP128GP502
      + HEX-File:"RD350-CDI-2.0.hex" (ist mit einen PIC-Programmierer zu übertragen)

      Änderungen:
        Bei 3500 U/min ca. 2 Grad weniger Vorzündung.
        Die sample-zeit von 7.5us auf 5.0us gesenkt.
        Zündgeber Analogwert über einen 50kHz IIR Filter gleitet.
        Die Drehzahl Erkennung deutlich verbessert (unterschiedliche Geber-Amplituden bei Zylinder 1 und 2).
        Die Software lässt sich jetzt etwas einfacher anpassen.
[ ]
[ ]

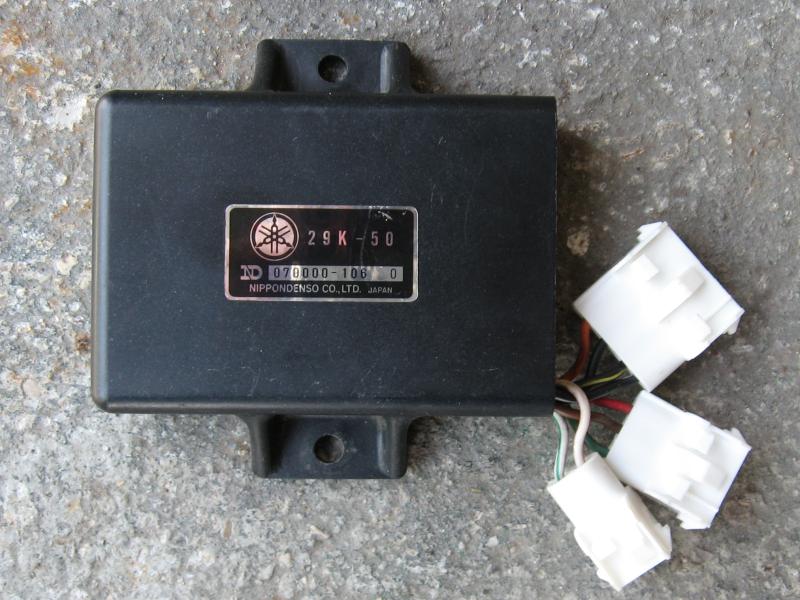

Original RD350 YPVS CDI

[ ]
Creative Commons Lizenzvertrag
Dieses Werk ist lizenziert unter einer Creative Commons Namensnennung - Nicht-kommerziell - Weitergabe unter gleichen Bedingungen 4.0 International Lizenz.
