PICpgm2

 [ ] ..

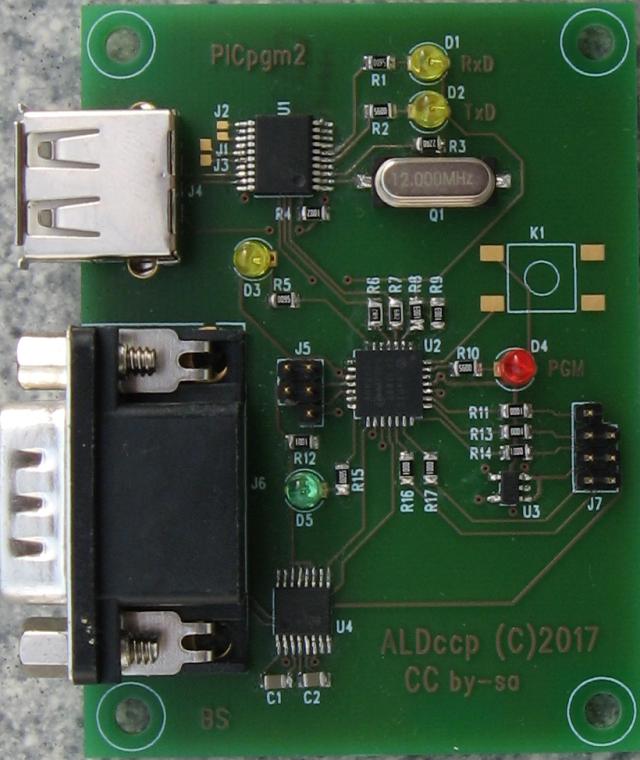

Projekt: PICpgm2 Microchip PIC30 Programmer

Mit UART Brücke zum auslesen von RunTime Variablen

Creative Commons Lizenzvertrag Lizenz: Creative Commons BY-SA
[ ] [ ]

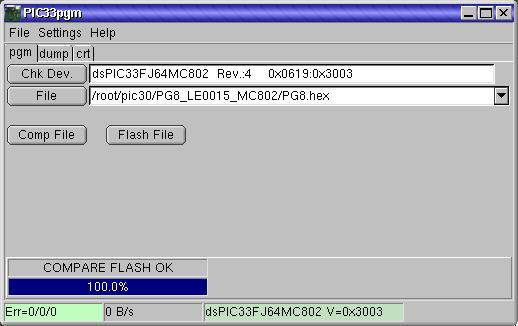

PIC33pgm:

[ ]
Derzeit getestet mit:
dsPIC33FJ64MC506 , dsPIC33FJ64MC802
dsPIC33EP128GP502 , dsPIC33EP128GP506
alle unterstütze CPUs siehe dsPIC33F_device.c

Downloads:

[ ] LE0016_PICpgm2_SCH.pdf
      Rev 1.00: Schaltplan, Bestückung, Material Liste

[ ] LE0016_PICpgm2.zip
      PCB Layout Daten (RS274X Format / Extended Gerber)

[ ] PICpgm2_LE0016.tar.bz2
      Sourcecode für CPU: Microchip dsPIC33EP128GP502
      + HEX-File:"PICpgm2.hex" (ist mit einen PIC-Programmierer zu übertragen (an J5))

[ ] PIC33pgm-0.90.04.tar.bz2
      Linux Programm (i386,x86_64) + Sourcecode
